Промышленные контроллеры серии MIC
Интеллектуальные модули серии MIC являются современным решением комплексной автоматизации территориально-распределенных объектов электроэнергетики, тепловых сетей и др. (модификация ТМ), а также малых объектов (архитектура и коммуникационные возможности используемых в модификациях MIC-контроллеров позволяют построение как локальных автономных, так и распределенных систем управления с объемом ввода-вывода от 50 до нескольких тысяч каналов).
Интеллектуальный модуль MIC разработан специально для применения в системах сбора данных и управления на объектах промышленного производства с повышенными требованиями к надежности функционирования. Его использование возможно как в качестве элемента построения небольших распределенных управляющих систем реального времени управляющего небольшими объектами.
Контроллер серии MIС, как и другие контроллеры компании, также сочетает в себе высокие вычислительные возможности, низкое энергопотребление и хорошие коммуникационные функции. Контроллер состоит из контроллерного модуля MIC-860 и модулей носителей MIC-CB, устанавливаемых в крейте стандарта 3U (помимо них, в крейт могут быть установлены и другие модули). Межмодульный обмен данными производится по интерфейсу CXC, имеющемуся на каждом модуле-носителе. В данной модификации возможна установка модулей в крейт при включенном источнике питания (“горячая замена”).
Контроллеры серии MIC отличает оптимизированные возможности для связи данных и организации сети, а также гибкость управляющих систем, создаваемых на их основе.
Основой контроллерного модуля является 32-разрядный микроконтроллер MPC860 (64МГц). Имеющийся на микроконтроллере коммуникационный процессор обеспечивает последовательные каналы RS-232, Console и Ethernet. Развитая подсистема памяти контроллерного модуля позволяет разместить операционную систему реального времени, приложения пользователя (приложения могут быть на инженерных языках в соответствии со стандартом IEC1131-3 и на универсальных языках программирования), или осуществить загрузку любой операционной систему, доступной для PowerPC. Для подключения к измерительному или управляющему оборудованию модули-носители MIC-CB имеют разъемы для установки мезонинных субмодулей ввода/вывода стандарта ModPack. Полевые интерфейсы подключаются к мезонинным субмодулям ModPack через разъемы, находящиеся на передней стороне MIC-CB. Для каждого субмодуля отводится половина переднего 50-контактного разъема, который позволяет посредством шлейф-кабеля подключаться к внешним устройствам.
Все модификации контроллеров серии MIC обладают характерными особенностями:
- конструктивное исполнение контроллеров в стандарте «Евромеханика 3U»;
- внутренняя магистраль обмена данными основана на асинхронной 16-ти разрядной шине CXC-bus;
- интерфейсы взаимодействия модуля основаны на стандартах Ethernet-100, RS-485/232, последовательные порты;
- контроллеры обладают 100% - ой программной совместимостью с системами VME, Smart, IUC, MIF и MIRage;
- реализована горячая замена модуля без отключения питания;
- отсутствует принудительное охлаждение.
-
-
-
-
-
-
-

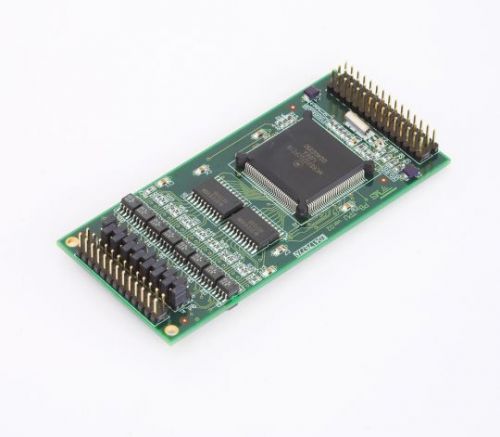

PB-TPU
Цена по запросу
PB-TPU - cубмодуль таймерной обработки и формирования дискретных сигналов, MC68332, 16 входных/выходных каналов, групповая гальваническая развязка, макс ток выходного канала -50 mA, напряжение питания +5 В ± 5%. Максимальная частота обрабатываемых и формируемых сигналов- 500 кГц
-
-
-
-

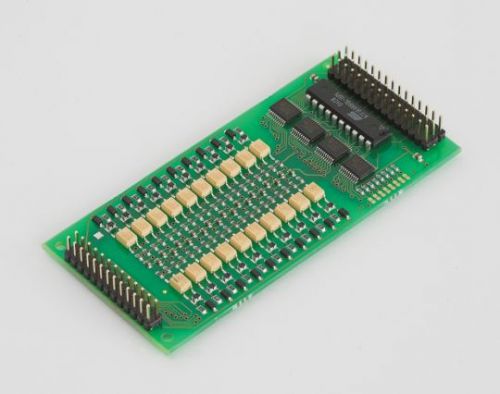

PB-DIN3T
Цена по запросу
PB-DIN3T - субмодуль, обеспечивающий 20 дискретных, оптоизолированных входов, 24V/5mA, общая земля (GND) в 2 группах, 5 ms фильтр для наибольшего наполнения промышленных стандартов.
-
-
-
MIC-CXC
Цена по запросу
Кросс-панель для крейта, 2 слота для ИП, 1 слот для MIC-860, 7 слотов для MIC-CB
-

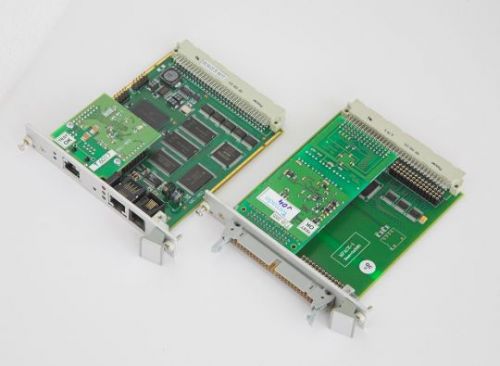

MIC-CB
Цена по запросу
MIC-CB - 3U, модуль носитель для 2 субмодулей ввода-вывода ModPack (интерф. CXC)
-

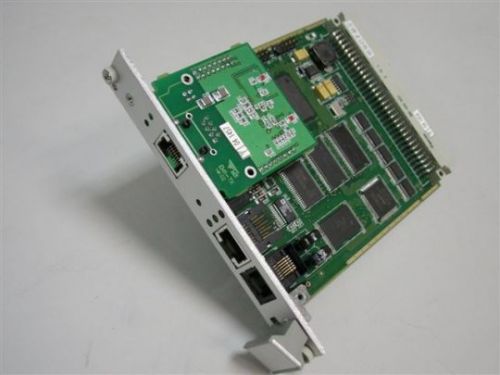

MIC-860
Цена по запросу
MIC-860 - процессорный модуль 3U, DRAM 64 Mb, FLASH 32 Mb EEPROM от 2Kbytes, часы реального времени (RTC), интерф. CXC. EMII-TX заказывается отдельно!
-
-
-

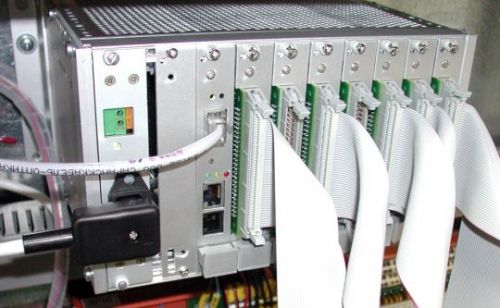

ASM3-MIC
Цена по запросу
ASM3-MIC - Крейт для модулей MIC, 3U, 42ТЕ (8 позиций), глубина 190 мм, источник питания и объединительная плата в комплекте. Модули заказываются отдельно
